TWAINドライバを使ってスキャンする

スキャナとして使う

TWAINドライバを使ってスキャンする

本製品のドライバはTWAIN対応です。ドライバにより、TWAIN対応の他のアプリケーション（「Presto! PageManager^®」や「Adobe^® Photoshop^®」など）で、画像を直接スキャンできます。ここでは、「Presto! PageManager^®」でスキャンする場合について説明します。TWAIN対応の他のアプリケーションから直接原稿をスキャンするときも、手順は同様です。

あらかじめ、「Presto! PageManager^®」を起動させ、［ファイル］メニューの［TWAIN対応機器の選択...］で、接続している機器の機種名（Windows^® XPの場合：TW-Brother xxxx、その他の場合：Brother xxxx）を選択しておきます。


	ADF（自動原稿送り装置）または原稿台ガラスに原稿をセットする ADF（自動原稿送り装置）を使用する場合、複数の原稿をセットすることでまとめてスキャンすることができます。
	Presto! PageManager^®画面からをクリックする TWAINダイアログボックスが表示されます。詳しくは「TWAINダイアログボックスでの設定」を参照してください。
	必要に応じてTWAINダイアログボックスで以下の項目を設定する・解像度・色数・明るさ　など
	［スキャン開始］ボタンをクリックするスキャンが終了したら［キャンセル］ボタンをクリックしてPresto! PageManager^®画面に戻ります。

●「Presto! PageManager^®」の操作の詳細については、「Presto! PageManager^® ユーザーズマニュアル」をお読みください。ユーザーズマニュアルは、［スタート］メニューから［すべてのプログラム（プログラム）］－［ Presto! PageManager^® 6］－［Presto! PageManager^® 6.13 ユーザーズマニュアル］を選ぶと表示されます。

●操作の詳細については、Presto! PageManager^®の電子マニュアル（PDF形式）をご覧ください。

TWAINダイアログボックスでの設定

TWAINダイアログボックスで設定できる項目について、以下に説明します。

(1) 簡単設定（イメージタイプ）

カラー写真：写真の場合に選択します。（解像度：300×300dpi　色数：1677万色カラー）

ウェブ素材：ホームページに使用する場合に選択します。（解像度：100×100dpi　色数：1677万色カラー）

モノクロ文書：文書の場合に選択します。（解像度：200×200dpi　色数：白黒）

(2) 解像度

解像度のプルダウンメニューからスキャンする解像度を選択します。解像度を高くすると必要なメモリーや読取時間が増えますが、スキャンされた画像の質は向上します。

選択できる解像度と指定可能な色数の対応は以下のとおりです。


解像度	白黒／グレー／ 256階調グレー	256色カラー	1677万色カラー／ 1677万色カラー（高速）
100×100dpi	○	○	○
150×150dpi	○	○	○
200×200dpi	○	○	○
300×300dpi	○	○	○
400×400dpi	○	○	○
600×600dpi	○	○	○
1200×1200dpi	○	×	○
2400×2400dpi	○	×	○
4800×4800dpi	○	×	○
9600×9600dpi	○	×	○
19200×19200dpi	○	×	○

(3) 色数

白黒

テキストや線画の場合に設定します。

グレ－スケール

写真画像の場合にグレ－、または256階調グレ－に設定します。

カラー

256色カラー、1677万色カラー、1677万色カラー（高速）のいずれかを選択します。

(4) 明るさ／コントラスト

必要に応じてマウスでつまみを左右にドラッグして、明るさやコントラストを調節してください。

(5) 原稿サイズ

以下のいずれかのサイズを設定します。

・ A4 210×297mm

・ B5（JIS） 182×257mm

・レター 215.9×279.4mm（8.5×11 in）

・リーガル 215.9×355.6mm（8.5×14 in）

・ A5 148×210mm

・エクゼクティブ 184.1×266.7mm（7.25×10 1/2 in）

・名刺 90×60mm

・ポストカード 10×15cm（4×6 in）

・インデックスカード 127×203.2mm（5×8 in）

・Ｌ判 89×127mm

・ 2L判 127×178mm

・ハガキ 100×148mm

・往復ハガキ 148×200mm

・ユーザー定義サイズ...

［ユーザー定義サイズ...］を選択した場合は、右の画面が表示されます。［幅］と［高さ］を入力します。

(6) 両面読取り（MFC-8870DWのみ）

両面に印刷された原稿を自動的に読み取ることができます。綴じしろの位置を指定することで、読み取った偶数ページのデータを自動的に回転し、すべてのページのイメージが同じ向きで表示されます。

・長辺を綴じる

・短辺を綴じる

●1677 万色カラーは最適な色で画像を作成できますが、作成した画像ファイルのデータ容量は、256 色カラーを使用した場合の3倍ほどになります。

●1677 万色カラー（高速）では、ブラザーカラーマッチング技術を使用しないため、1677 万色カラーよりも高速にスキャンすることができます。

●ユーザー定義サイズを選択した後でも、スキャンの範囲をさらに調整できます。左マウスボタンを使って、スキャン範囲の点線をドラッグします。この作業はスキャンするときに画像を切り取るために必要です。

●名刺をスキャンするには、名刺サイズ（90×60mm）の設定を選択し、原稿台ガラスにセットしてください。

●ワープロアプリケーション、グラフィックアプリケーション上で使用される写真や、その他の画像をスキャンする場合は、濃度・モード・画質の設定を調整して、どの設定が最適か判断してください。

●必要以上に解像度を高く設定すると、データ容量も取り込み時間も増大します。適切な解像度を選択してください。

●ユーザー定義サイズは、8.9×8.9mmから215.9×355.6mmまで調整できます。

自動両面スキャンする

両面に印刷された原稿を自動的に読取ることができます。


	ADF（自動原稿送り装置）に原稿をセットする
	［両面読取り］のチェックボックスにチェックする［長辺を綴じる］または［短辺を綴じる］を選択します。
	必要に応じてTWAINダイアログボックスの解像度、色数、明るさの設定を調整する
	［スキャン開始］ボタンをクリックするスキャンが終了したら［キャンセル］ボタンをクリックしてPresto! PageManager^® 画面に戻ります。

●スキャンする範囲をドラッグして調節することはできません。

●［プレビュー開始］ボタンは、使用することができません。

プレビューで画像を調整する

プレビューは、低い画質ですばやく画像をスキャンし、確認できる機能です。画像のサムネイルがスキャンエリアに表示され、どのようにスキャンされるのか確認できます。


	ADF（自動原稿送り装置）または原稿台ガラスに原稿をセットする
	［プレビュー開始］ボタンをクリックする全原稿がコンピュータにスキャンされるとTWAINダイアログボックスのスキャンエリアに表示されます。
	ADF（自動原稿送り装置）をお使いの場合は、［プレビュー開始］ボタンをクリックした時点で原稿を排出してしまうため、再度セットしてから［スキャン開始］ボタンをクリックする必要があります。

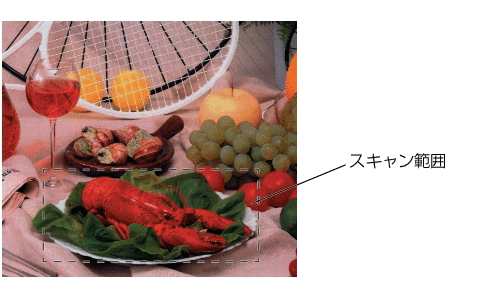

	スキャンされた原稿の一部分を切り取るには、左マウスボタンを使ってスキャンエリアの点線の側面か端をドラッグする点線を調整してスキャンしたい部分を囲みます。
	必要に応じてTWAINダイアログボックスの解像度、色数、明るさの設定を調整する
	［スキャン開始］ボタンをクリックする選択された範囲だけがPresto! PageManager ^®画面に表示されます。
	Presto! PageManager^® 画面上で画像を調整する

［プレビュー開始］ボタンを使用して画像をプレビューし、画像の不要部分を切り取ります。プレビューのとおりでよければ、スキャナ画面から［スキャン開始］ボタンをクリックして画像をスキャンします。
