各部の名称

TD-2320D

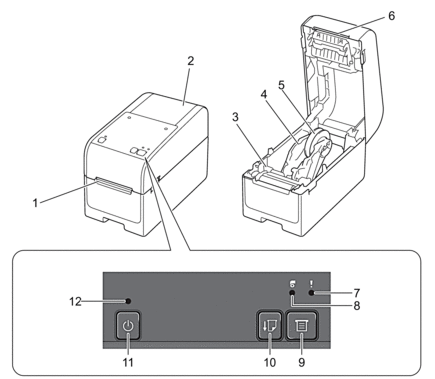

前面

画像
  1. ラベル排出口
  2. ロールカバー
  3. 調整ダイヤル
  4. ロールガイド
  5. 用紙ロール装着ホルダー
  6. ティアバー
  7. ステータスLED
  8. ロールLED
  9. 画像(機能)ボタン
  10. 画像(給紙)ボタン
  11. 画像(電源)ボタン
  12. 電源LED
画像
印刷を一時停止するには、画像(電源)以外のボタンを押します。再度ボタンを押すと、印刷を再開します。ページ全体を印刷した後でのみ一時停止できます。最後のページやページ間では一時停止できません。

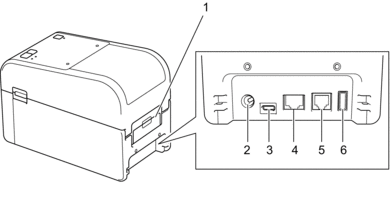

背面

画像
  1. 背面給紙ポートカバー
  2. 電源ポート
  3. USBポート(Type-C)
  4. LANポート
  5. シリアルポート(RJ25)
  6. USBホストポート(Type-A)

TD-2350D

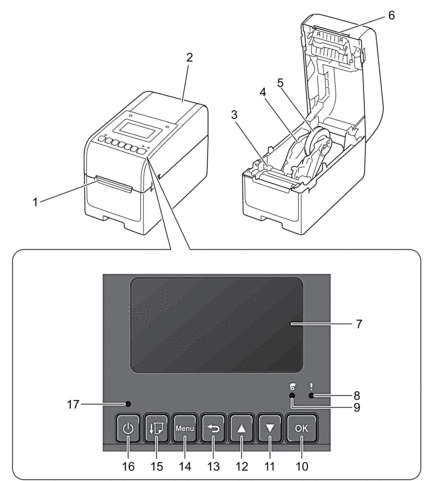

前面

画像
  1. ラベル排出口
  2. ロールカバー
  3. 調整ダイヤル
  4. ロールガイド
  5. 用紙ロール装着ホルダー
  6. ティアバー
  7. 液晶ディスプレー
  8. ステータスLED
  9. ロールLED
  10. OKボタン
  11. 画像(下矢印)ボタン
  12. 画像(上矢印)ボタン
  13. 画像(戻る)ボタン
  14. メニューボタン
  15. 画像(給紙)ボタン
  16. 画像(電源)ボタン
  17. 電源LED
画像
印刷を一時停止するには、画像(電源)、画像(上)または画像(下)以外のボタンを押します。再度ボタンを押すと、印刷を再開します。ページ全体を印刷した後でのみ一時停止できます。最後のページやページ間では一時停止できません。

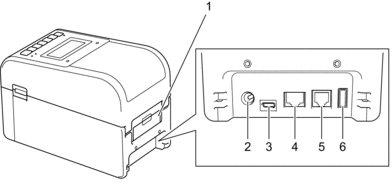

背面

画像
  1. 背面給紙ポートカバー
  2. 電源ポート
  3. USBポート(Type-C)
  4. LANポート
  5. シリアルポート(RJ25)
  6. USBホストポート(Type-A)

TD-2320DSA/TD-2350DSA

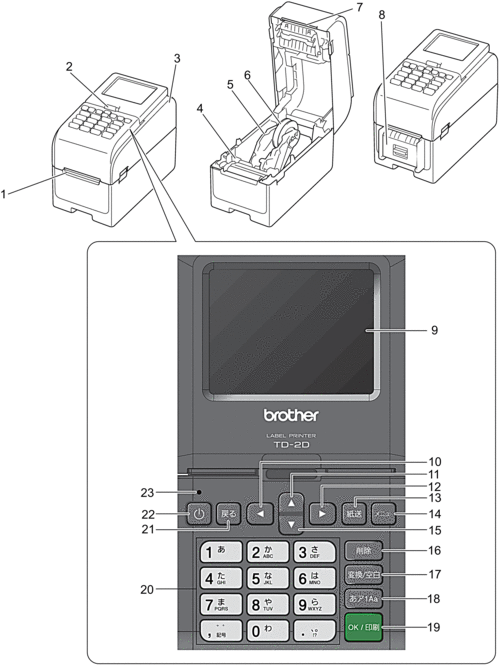

前面

画像
  1. ラベル排出口
  2. タッチパネル傾斜リリースレバー

    タッチパネルを倒すとき、タッチパネルに手を添えながら、レバーを手前から奥に押す。

  3. ロールカバー
  4. 調整ダイヤル
  5. ロールガイド
  6. 用紙ロール装着ホルダー
  7. ティアバー
  8. ピーラーユニット
  9. タッチパネル
  10. 画像(左)ボタン
  11. 画像(上矢印)ボタン
  12. 画像(右)ボタン
  13. 紙送ボタン
  14. Menuボタン
  15. 画像(下矢印)ボタン
  16. 削除ボタン
  17. 変換/空白ボタン
  18. 文字入力モード切り替えボタン
  19. OKボタン
  20. 数字/文字ボタン
  21. 戻るボタン
  22. 画像(電源)ボタン
  23. 電源LED
画像
印刷を一時停止するには、画像(電源)、画像(上)または画像(下)以外のボタンを押します。再度ボタンを押すと、印刷を再開します。ページ全体を印刷した後でのみ一時停止できます。最後のページやページ間では一時停止できません。

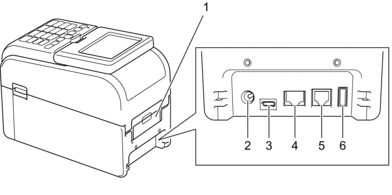

背面

画像
  1. 背面給紙ポートカバー
  2. 電源ポート
  3. USBポート(Type-C)
  4. LANポート
  5. シリアルポート(RJ25)
  6. USBホストポート(Type-A)
