各部の名称とはたらき


複合機本体
1	原稿台カバー
2	操作パネル
3	カードスロット
4	ステータスランプ・点灯：電源オン・消灯：電源オフ・点滅：メモリーカードまたはUSBフラッシュメモリーの読み込みまたは書き込み中です。点滅中はメモリーカードまたはUSBフラッシュメモリーの抜き差しをしないでください。
5	記録紙トレイ
6	PictBridgeケーブル差し込み口/USBフラッシュメモリー差し込み口
7	AC電源コード
通信ボックス/子機
8	通信ボックス
9	操作パネル
10	ACアダプター
11	電話回線接続端子
12	ACアダプタープラグ差し込み口
13	子機
14	スピーカー
子機充電器
15	子機充電器


複合機本体の電源が入っていない（操作パネル上のを押して、電源オンになっていない）場合は、以下の機能が使用できなくなります。･ファクス/コピー/デジカメプリント/スキャン･パソコンからの印刷･レポート印刷･（MFC-J860DN/J860DWNのみに搭載）RSS/レーベルプリント通信ボックスの電源の入/切は、電源プラグの抜き差しで行います。電源プラグが抜かれているときは、以下の機能が使用できなくなります。電話機コードが接続されているだけでは電話はつながりません。･ファクス･電話/（子機が2台以上ある場合の）内線通話

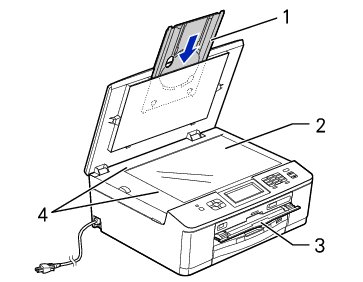

1	ディスクトレイ（MFC-J860DN/J860DWNのみ）
2	原稿台ガラス
3	ディスクガイド（MFC-J860DN/J860DWNのみ）レーベルプリントを行うときに引き出して、ディスクトレイをセットします。ディスクトレイを正しい位置に引き込むための部品です。
4	原稿ガイド

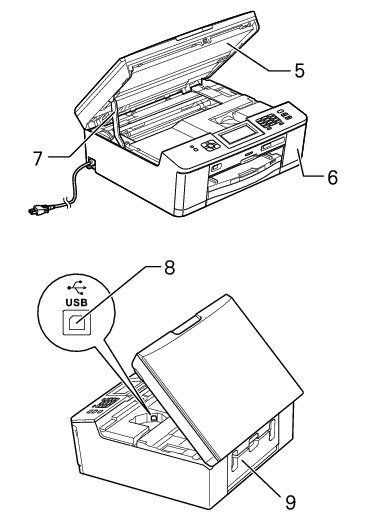

5	本体カバー
6	インクカバー（インク挿入口）
7	カバーサポート
8	USBケーブル差し込み口
9	紙づまり解除カバー

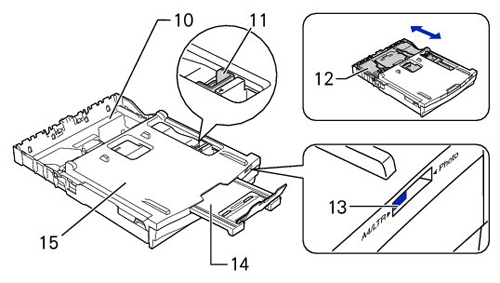

10	記録紙トレイ
11	リリースボタン
12	スライドトレイ L判記録紙やはがきなどをセットするときに、リリースボタンをつまんでカバー部分を奥にスライドさせます。スライドトレイを使用しないときは必ず手前に戻しておきます。
13	給紙トレイマーカー記録紙トレイとスライドトレイのどちらが有効であるかを示します。
14	記録紙ストッパー
15	トレイカバー排紙トレイのはたらきもしています。
