無線LAN接続ウィザードで無線LAN設定をする

本製品の操作パネルのネットワークメニューから、無線接続ウィザード機能を使って無線接続設定ができます。

本製品を接続する無線LANアクセスポイントがWPSに対応している場合は、WPSのPIN（Personal Identification Number：個人認証番号）方式を使用して本製品の無線LAN設定をすることもできます。

⇒「WPSのPINコード入力方式を使用する」

● 操作パネルから無線LANの手動設定を行う

･ 本製品をSSID（ネットワーク名）とネットワークキーを使って、すでにお使いの無線LANネットワークに参加させます。設定の方法について詳しくは、別冊の「かんたん設置ガイド」をご覧ください。

● SSIDが隠ぺいされている場合

SSIDは、メーカーによってはESSID、ESS-IDとも呼ばれています。

(1)オープンシステム認証の場合

暗号化の有無とパスワード（WEPキー）を調べます。

または

(2)共有キー認証の場合

パスワード（WEPキー）を調べます。

(3)WPA-PSKの場合

パスワード（事前共有キー）を調べます。

(4)WPA2-PSKの場合

パスワード（事前共有キー）を調べます。

■ パスワード（ネットワークキー）は大文字、小文字が区別されます。正確に確認してください。 ■ 無線LANアクセスポイントに複数のWEPキー（WEPキー1、WEPキー2、WEPキー3、WEPキー4など）を設定している場合は、WEPキー1を控えておきます。本製品では1番目のWEPキーのみ使用できます。 ■ WEPキーは5/10/13/26文字のいずれかです。

通信ボックスの電源が入っていることをご確認ください。

【メニュー】を押し、【ネットワーク】、【無線接続ウィザード】の順に押します。

複合機本体と通信ボックスの接続状態を自動的に確認します。

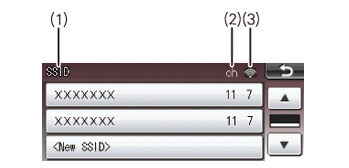

接続が確認された場合は、上のような画面が表示されます。

(1)SSID：SSIDが表示されます（最大32桁）。

(2)チャンネル：使用しているチャンネルが1〜14で表示されます。

(3)電波強度：電波の強さが0〜9の10段階で表示されます。

接続が確認できない場合は、【通信ボックスと接続できません　待機画面にある［接続確認］を押して接続を確認してください/OK】と表示されます。【OK】を押した後、を押して待機画面へ戻り、【接続確認】を押してください。 【通信ボックスと接続できません　通信ボックスの電源を入れてください　もしくは、本体の「通信ボックス接続リセット」を行ってください/OK】と表示されたら【OK】を押し、再度、通信ボックスの電源が入っているかをご確認ください。 ■ 通信ボックスの電源が入っていなかった場合 ACアダプターの電源プラグを確実にコンセントに差し込んで、無線LAN設定を最初からやり直してください。 ■ 通信ボックスの電源が入っていた場合「通信ボックス接続リセット」を行い、接続方法をお買い上げ時の状態に戻してから、無線LAN設定を最初からやり直してください。 ⇒「複合機本体と通信ボックスの接続がうまくいかないときは」

【<New SSID>】を押します。

表示されていない場合は、【】/【】を押して画面をスクロールさせます

で控えた無線LANアクセスポイントのSSID（ネットワーク名）を入力して、【OK】を押します。

文字の入力方法について詳しくは、⇒「文字の入力方法」をご覧ください。

【インフラストラクチャ】を押します。

アドホック通信を使用する場合は【アドホック】を選びます。画面の指示に従って、設定を進めてください。

で控えた認証方式を選びます。

【オープンシステム認証】を選んだ場合は、 へ進みます。

【共有キー認証】を選んだ場合は、 へ進みます。

【WPA/WPA2-PSK】を選んだ場合は、 へ進みます。

で控えた暗号化方式を選びます。

【WEP】を押した場合は、 へ進みます。

【なし】を押した場合は、 へ進みます。

で控えたWEPキーを入力して、【OK】を押し、 へ進みます。

文字の入力方法について詳しくは、⇒「文字の入力方法」をご覧ください。

で控えた暗号化方式を選びます。

WPA-PSKの場合は【TKIP】、WPA2-PSKの場合は【AES】を選びます。

で控えた事前共有キーを入力して、【OK】を押します。

文字の入力方法について詳しくは、⇒「文字の入力方法」をご覧ください。

【設定を適用しますか？】と表示されたら、【はい】を押します。

本製品と接続先の機器（無線LANアクセスポイントなど）が無線で接続されます。

正常に接続された場合は、本製品の画面に【接続しました】と表示されます。

お使いのネットワーク環境によっては、接続に数分かかることがあります。

接続設定が完了すると、自動的に無線LANレポートが印刷されます。

無線LANレポートの「Connection」の項目を確認してください。

「Connection:OK」と記載されていたら、正常に接続されました。

「Connection:Failed」と記載されていた場合は、接続に失敗しました。画面表示の内容と合わせて無線LANレポートを確認してください。 ■ 【パスワードが違います】と表示された場合は、を押してください。入力したパスワードが間違っています。 の情報を確認して から設定し直してください。 ■ 【接続に失敗しました】と表示された場合は、を押してください。無線LANアクセスポイントの電源が入っているか確認してください。一時的に本製品と無線LANアクセスポイントの距離を1m程度に近づけて、もう一度、 から設定し直してください。 ■ 無線LANレポートのエラーコード（Error:TS-XX）を確認してください。エラーコードの内容については、別冊の「かんたん設置ガイド」の「困ったときは」をご覧になり、問題を解決してから、設定をやり直してください。 ■ それでも接続できない場合は、⇒「無線LANアクセスポイントに接続できない」 をご覧ください。

を押します。

設定メニューを完了します。
