各部の名称とはたらき

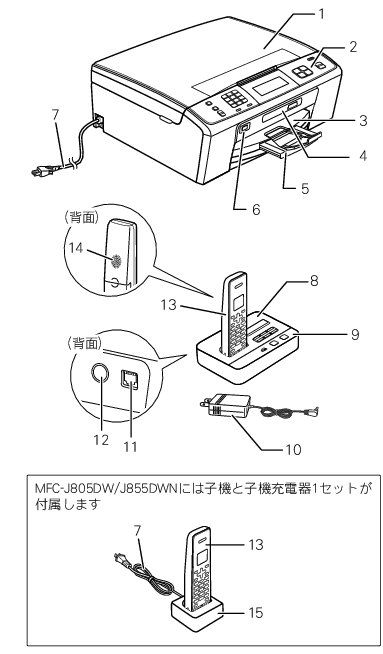

複合機本体
1	原稿台カバー
2	操作パネル
3	記録紙トレイ
4	カードスロット
5	記録紙ストッパー
6	PictBridgeケーブル差し込み口/USBフラッシュメモリー差し込み口
7	AC電源コード
通信ボックス/子機
8	通信ボックス
9	操作パネル
10	ACアダプター
11	電話回線接続端子
12	ACアダプタープラグ差し込み口
13	子機
14	スピーカー
子機充電器
15	子機充電器


複合機本体の電源が入っていない（操作パネル上のを押して、電源オンになっていない）場合は、以下の機能が使用できなくなります。･ファクス･パソコンからの印刷･デジカメプリント･コピー･スキャン通信ボックスの電源の入/切は、電源プラグの抜き差しで行います。電源プラグが抜かれているときは、以下の機能が使用できなくなります。電話機コードが接続されているだけでは電話はつながりません。･ファクス･電話･通信ボックス/子機操作

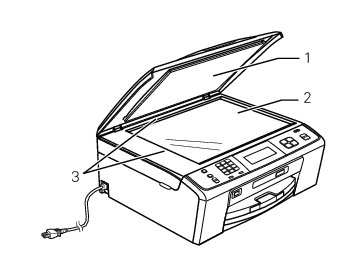

1	原稿台カバー
2	原稿台ガラス
3	原稿ガイド

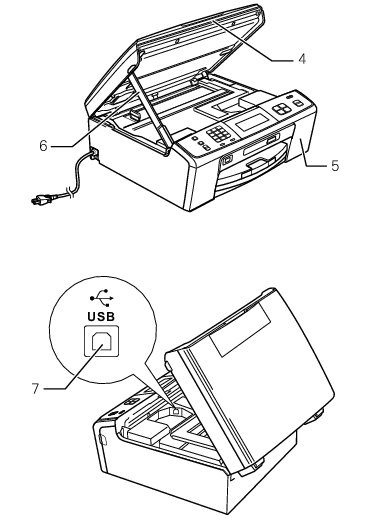

4	本体カバー
5	インクカバー（インク挿入口）
6	カバーサポート
7	USBケーブル差し込み口

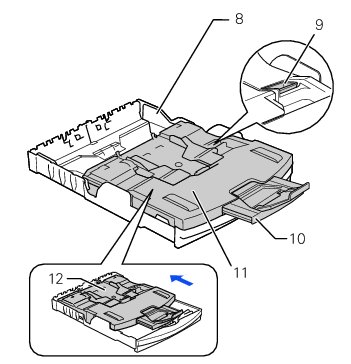

8	記録紙トレイ
9	リリースボタン
10	記録紙ストッパー
11	トレイカバー排紙トレイのはたらきもしています。
12	スライドトレイ L判光沢紙やはがきなどをセットするときに、リリースボタンをつまんでカバー部分を奥にスライドさせます。スライドトレイを使用しないときは必ず手前に戻しておきます。
