MFC8890DW 画面で見るマニュアル

各部の名称とはたらき

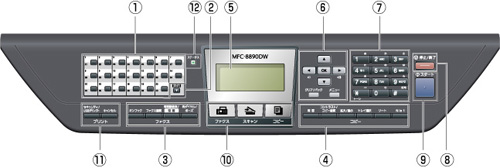

操作パネルの名称とはたらき

①ワンタッチボタン	あらかじめ登録したワンタッチダイヤルまたはグループダイヤルを使用するときに押します。「ダイヤルのしかた」
②シフトボタン	ワンタッチダイヤルの21～40を登録またはダイヤルするときは、シフトボタンを押しながらワンタッチボタンを押します。
③ファクス機能ボタン	●オンフックボタンファクスを手動送信するときに押します。「ファクスを送る」 ●ファクス画質ボタンファクス送信する原稿に合わせて、画質を一時的に設定するときに押します。「画質を設定する」 ●電話帳検索/短縮ボタン電話帳から検索するときに押します。短縮ダイヤルを使用するときはシフトボタンを押しながら押します。「電話帳を使用する」 ●再ダイヤル/ポーズボタン最後にダイヤルした番号を再ダイヤルするときに押します。「同じ相手にもう一度送信する〔再ダイヤル〕」ダイヤル番号の入力時にポーズ（待ち時間）を入れるときに押します。
④コピー機能ボタン	●両面ボタン両面コピーするときに押します。「両面コピーのしかた」 ●コントラスト/コピー画質ボタンコントラストまたはコピー画質を一時的に変更するときに押します。「コントラストを設定する」　「画質を設定する」 ●拡大/縮小ボタン拡大/縮小コピーするときに押します。「拡大･縮小コピーをする」 ●トレイ選択ボタントレイを一時的に選択するときに押します。「コピーするときの記録紙トレイを選択する」 ●ソートボタンソートコピーをするときに押します。「ソートコピーを設定する」 ●N in 1ボタン 1枚の記録紙に複数原稿をコピーするときに押します。「N in 1コピー」
⑤液晶ディスプレイ	現在の日時や操作方法を案内するメッセージなどが表示されます。「液晶ディスプレイについて」
⑥ナビゲーションキー	本機は、ナビゲーションキーを使った簡単な操作で、各種の設定ができます。ナビゲーションキーを使用することによって、設定したい項目を選択しながら設定することもできます。「ナビゲーションキーを使った基本操作」
⑦ダイヤルボタン	ダイヤルするときや、文字入力をするときに押します。
⑧停止/終了ボタン	ファクス送信または操作を中止するときや機能設定を終了するときに押します。
⑨スタートボタン	コピー、プリント、スキャンを開始するときなどに押します。
⑩モード選択ボタン	ファクス／スキャン／コピーの各モードに切り替えます。「モードの選択」
⑪印刷機能ボタン	●セキュリティ/USBダイレクトボタン 4桁のパスワードを使用して機密データを印刷するときに使用します。シフトボタンを押しながらセキュリティボタンを押すと、機能ロックのユーザー切り替えができます。「セキュリティ印刷」（Windows®）「［セキュリティ印刷］での設定項目」（Macintosh） USBメモリーに保存されたデータを印刷するときに押します。「USBメモリーなどから直接印刷する」 ●キャンセルボタン印刷されずに残っているメモリー内のデータや印刷処理中のデータを削除します。
⑫ステータスランプ	本製品の状態をランプの色と点滅によって表します。「ステータスランプについて」
