MFC8890DW 画面で見るマニュアル

ブラザーインストーラを使用する（Windows®）

本製品に付属のCD-ROM内に収録されているブラザーインストーラを使用して、ネットワーク環境に本製品を接続することができます。

手動で設定するには、お使いの無線ネットワークの情報が必要です。まず、無線LAN アクセスポイント（ルータなど）の設定内容を確認し、記入してください。

操作パネルから無線LAN設定をする（推奨）場合は、「操作パネルから手動で無線LAN設定をする」または

かんたん設置ガイドを参照してください。

本製品を無線LANに接続する場合は、インストール前にネットワーク管理者にお問い合わせいただき、無線LANの設定を確認してください。

SSID（ネットワーク名）

接続モード	認証方式	暗号化方式	暗号化キー（ネットワークキー）^※4
インフラストラクチャ	オープンシステム認証	WEP※2
	オープンシステム認証	なし	―
	共有キー認証	WEP^※2
	WPA/WPA2-PSK^※1	AES
	WPA/WPA2-PSK^※1	TKIP^※3
	LEAP	CKIP
	EAP-FAST/NONE EAP-FAST/MS-CHAPv2 EAP-FAST/GTC	AES
	EAP-FAST/NONE EAP-FAST/MS-CHAPv2 EAP-FAST/GTC	TKIP
アドホック	オープンシステム認証	WEP^※2
アドホック	オープンシステム認証	なし	―

※1 WPA/WPA2-PSKは、Wi-Fiが提唱する事前共有キーを使用した認証方式です。TKIPやAESの暗号キーを使用し、本製品をアクセスポイントに接続します。
WPA2-PSK（AES）と WPA-PSK（TKIP/AES）は、半角8～63文字以内のネットワークキーを使用して認証を行います。

※2 WEP暗号化キーは次の規定に従い、64bitまたは128bitキーに対応する値をASCII文字か16進数フォーマットで入力します。

・ 64（40）bit　ASCII 文字：半角5文字で入力します。
例）"Hello"（大文字と小文字は区別されます）

・ 64（40）bit　16進数：10 桁の16進数で半角入力します。
例）"71f2234aba"

・ 128（104）bit　ASCII文字：半角13文字で入力します。
例）"Wirelesscomms"（大文字と小文字は区別されます）

・ 128（104）bit　16進数：26桁の16進数で半角入力します。
例）"71f2234ab56cd709e5412aa3ba"

※3 WPA-PSKのみ対応しています。

※4 LEAPとEAP-FASTに関しては、ユーザーIDとパスワードを記入してください。

例:

SSID（ネットワーク名）
HELLO

接続モード	認証方式	暗号化方式	暗号化キー（ネットワークキー）
インフラストラクチャ	WPA2-PSK	AES	12345678

インフラストラクチャモードでの無線LAN設定

LANケーブルを使用して手動で無線LAN設定をする

■本製品の無線LAN設定が既に設定されている場合は、ネットワーク設定をリセットしてください。詳しくは、「ネットワーク設定のリセット」を参照してください。

■パーソナルファイアウォール（Windows®ファイアウォールなど）を有効にしている場合は、一時的にファイアウォール機能を無効にしてください。無線LANの設定が完了した後で、パーソナルファイアウォールを有効にしてください。

■設定にはLANケーブルが必要です。

■実行中のすべてのアプリケーションソフトを終了してから、行ってください。

	電源コードが差し込まれていることを確認し、本製品の電源スイッチをONにする
	コンピュータの電源を入れる管理者権限をもつユーザでログオンします。

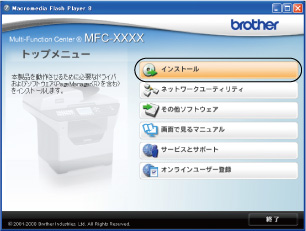

	本製品に付属のCD-ROMをコンピュータのCD-ROMドライブにセットするトップメニューが表示されます。画面が表示されないときは、「マイコンピュータ（コンピュータ）」からCD-ROMドライブをダブルクリックし、「Start.exe」をダブルクリックしてください。
	［インストール］をクリックする

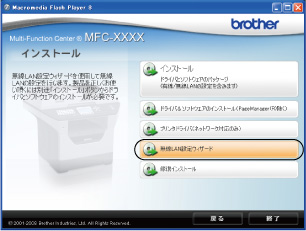

	［無線LAN設定ウィザード］をクリックする

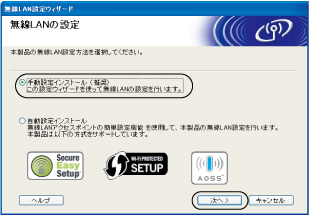

	［手動設定インストール（推奨）］を選択し、［次へ］をクリックする
	［LANケーブルを使用します（推奨）］を選択し、［次へ］をクリックする

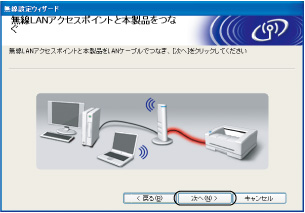

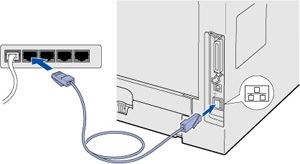

	LANケーブルで本製品を無線LANアクセスポイントに接続し、［次へ］をクリックする

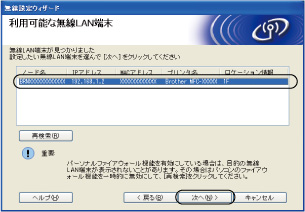

	無線LAN端末が複数ある場合は、一覧から本製品を選択し、［次へ］をクリックする
	●お買い上げ時のノード名は、"BRNxxxxxxxxxxxx"です。 ●一覧が空白の場合は、無線LANアクセスポイントおよび本製品の電源スイッチがONになっていることを確認し、［再検索］をクリックします。 ●ネットワーク設定リストを印刷して本製品のIPアドレスとノード名を確認できます。詳しくは、「ネットワーク設定リストの出力」を参照してください。

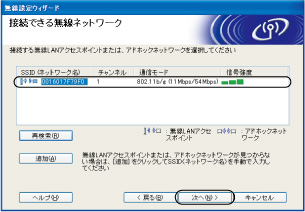

	無線LANアクセスポイントが複数ある場合は、一覧から本製品を接続する無線LANアクセスポイントを選択し、［次へ］をクリックする
	●一覧が空白の場合は、無線LANアクセスポイントの電源スイッチがONになっていること、SSIDが割り当てられていることを確認します。さらに本製品と無線LANアクセスポイントが無線通信の範囲内に設置されていることを確認し、［再検索］をクリックします。 ●SSIDを出力しないように無線LANアクセスポイントが設定されている場合は、無線LANアクセスポイントのSSIDが表示されません。その場合は、［追加］をクリックすると、手動で追加できます。画面上の指示に従って「SSID（ネットワーク名）」を入力し、［次へ］をクリックします。

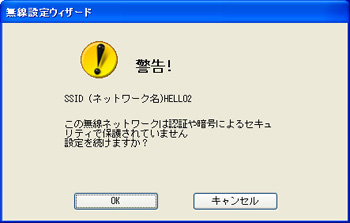

	無線LANが認証や暗号化によってセキュリティで保護されていない場合は、下の画面が表示されます。［キャンセル］をクリックしてインストールを中止し、無線LANアクセスポイントのセキュリティを設定することをおすすめします。セキュリティを設定しないで使用した場合、通信内容を盗み見られたり、ネットワークに不正に侵入される恐れがあります。無線LANアクセスポイントのセキュリティ設定後に、再度インストールを進めてください。

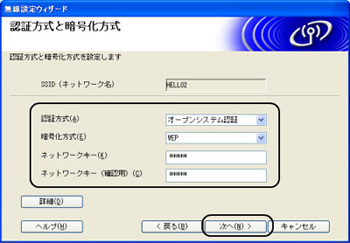

	本製品が接続する無線LANアクセスポイントに設定している認証方式、暗号化方式、ネットワークキーなどを設定し、［次へ］をクリックする
	●複数のキーインデックスを設定したいときは、［詳細］をクリックします。 ●ネットワークの認証または暗号化設定が分からないときは、ネットワーク管理者に問い合わせてください。 ●WEPキーを設定するときは、手順12のLAN設定内容リストで＜Wireless Link Status＞が「Link OK」と印刷されていてもネットワークがつながらない場合、WEPキーを再度確認してください。 WEPキーの大文字と小文字も確認してください。

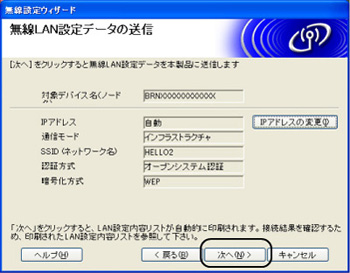

	設定を確認し、［次へ］をクリックする本製品に無線LAN設定の内容が送信されます。［キャンセル］をクリックすると、設定は無効になります。
	●本製品のIPアドレスを変更する場合は、［IPアドレスの変更］をクリックして手動で設定してください。 ●本製品に無線LAN設定の内容が送信されると、自動的にネットワークインターフェースが無線LANに変わります。

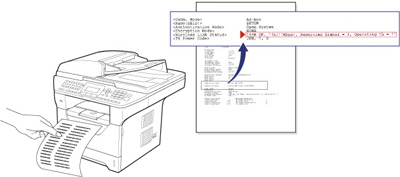

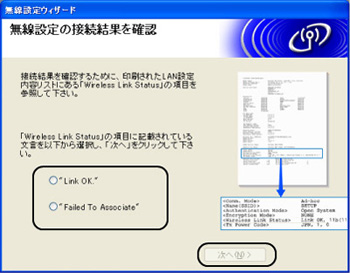

	設定を確認し、［次へ］をクリックする LAN設定内容リストで接続結果が印刷されます。・「Link OK」の場合は、手順15に進みます。・「Failed To Associate」の場合は、手順14に進みます。

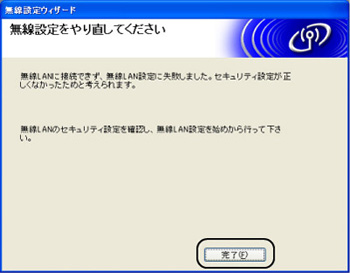

	［完了］をクリックする無線LAN設定に失敗しました。本製品の無線LAN設定を初期化して、再度設定してください。詳細については、「無線LANの初期化」「無線LANの初期化」を参照してください。設定を確認後、手順5に進みます。

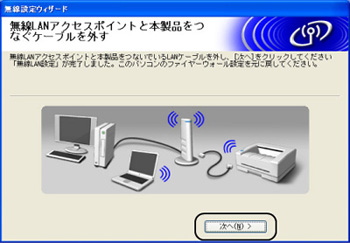

	無線LANアクセスポイントと本製品から接続しているLANケーブルを外し、［次へ］をクリックする

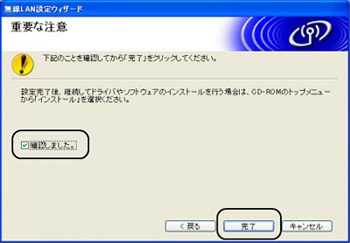

	［確認しました］をチェックして、［完了］をクリックする
	無線LAN設定に失敗した場合は、ネットワーク設定をリセット「ネットワーク設定のリセット」し、再度設定してください。

無線LAN設定は完了しました。
続いて本製品に付属のCD-ROMから、本製品を動作させるために必要なドライバおよびソフトウェアをインストールします。
詳しくは、

かんたん設置ガイドを参照してください。

無線LANアクセスポイントの簡単設定を使用して自動で無線LAN設定をする

■実行中のすべてのアプリケーションソフトを終了してから、行ってください。

	電源コードが差し込まれていることを確認し、本製品の電源スイッチをONにする
	、、、の順に押すまたはで選択してで決定することも可能です。
	またはを押して「オン」を選択し、を押すお買い上げ時は「オフ」に設定されています。
	を押す
	コンピュータの電源を入れる管理者権限をもつユーザでログオンします。
	本製品に付属のCD-ROMをコンピュータのCD-ROMドライブにセットするトップメニューが表示されます。画面が表示されないときは、「マイコンピュータ（コンピュータ）」からCD-ROMドライブをダブルクリックし、「Start.exe」をダブルクリックしてください。
	［インストール］をクリックする
	［無線LAN設定ウィザード］をクリックする
	［自動設定インストール］を選択し、［次へ］をクリックする

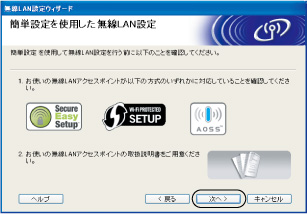

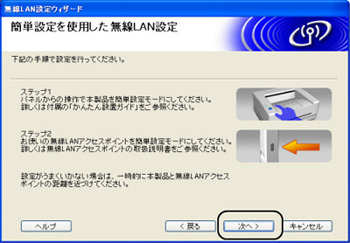

	画面の内容を確認し、［次へ］をクリックする
	、、、の順に押すまたはで選択してで決定することも可能です。
	またはを押して「オン」を選択し、を押す
	AOSS™、WPSまたはSecureEasySetup™に対応している無線LANアクセスポイントの自動検出を行う検出は2分間継続して行われます。検出時間内に手順13を実施してください。
	無線LAN アクセスポイントのSES、WPS またはAOSS™ボタンを数秒間押す詳しい設定方法は、お使いの無線LANアクセスポイントの取扱説明書をご覧ください。
	「接続しました」と表示されるまで待つ無線LANアクセスポイントとの接続に成功すると、「接続しました」と表示されます。これで本製品を無線LANで使用できます。・「接続エラー」と表示された場合は、対応するモードが実行中の無線LANアクセスポイントを2つ以上検出しています。AOSS™、WPSまたはSecureEasySetup™の無線LANアクセスポイントを1つにして、手順11からやり直してください。・「APが見つかりません」と表示された場合は、本製品は無線LANアクセスポイントに正常に接続されていません。本製品を無線LANアクセスポイントの近くに動かして、手順3からやり直してください。・「接続に失敗しました」と表示された場合は、本製品は無線LANアクセスポイントに正常に接続されていません。手順11からやり直してください。やり直しても同じメッセージが表示される場合は、ネットワーク設定をリセットして「無線LANの初期化」、手順11からやり直してください。・「無線接続中」と表示された後「接続に失敗しました」と表示された場合は、本製品は無線LANアクセスポイントに正常に接続されていません。手順11からやり直してください。

●操作パネルの「SES/WPS/AOSS」メニューで表示されるメッセージ

メッセージ	状態	解決方法
無線接続中	・無線LANアクセスポイントを検索中・無線LANアクセスポイントにアクセス中・無線LANアクセスポイントから設定をダウンロード中	－
AOSS接続中 WPS接続中 SES接続中	無線LANアクセスポイントに接続中	－
接続しました	接続成功	－
接続エラー	無線LANアクセスポイントを複数検出	AOSS™、WPSまたはSecureEasySetup™の無線LANアクセスポイントを1つにして、手順11からやり直す
APが見つかりません	接続可能な無線LANアクセスポイントが見つからなかった場合	本製品を無線LANアクセスポイントの近くに動かして、手順11からやり直す
接続に失敗しました	接続失敗	・手順11からやり直す・やり直しても同じメッセージが表示される場合は、ネットワーク設定をリセットして「ネットワーク設定のリセット」、手順2からやり直す

	［次へ］をクリックする

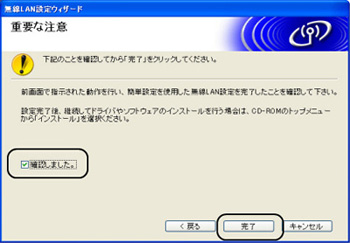

	［確認しました］をチェックして、［完了］をクリックする
	無線LAN設定に失敗した場合は、ネットワーク設定をリセット「ネットワーク設定のリセット」し、再度設定してください。

かんたん設置ガイドを参照してください。

	電源コードが差し込まれていることを確認し、本製品の電源スイッチをONにする
	、、、の順に押すまたはで選択してで決定することも可能です。
	またはを押して「オン」を選択し、を押すお買い上げ時は「オフ」に設定されています。
	を押す
	コンピュータの電源を入れる管理者権限をもつユーザでログオンします。
	本製品に付属のCD-ROMをコンピュータのCD-ROMドライブにセットするトップメニューが表示されます。画面が表示されないときは、「マイコンピュータ（コンピュータ）」からCD-ROMドライブをダブルクリックし、「Start.exe」をダブルクリックしてください。
	［インストール］をクリックする
	［無線LAN設定ウィザード］をクリックする
	［自動設定インストール］を選択し、［次へ］をクリックする
	画面の内容を確認し、［次へ］をクリックする
	、、、の順に押すまたはで選択してで決定することも可能です。
	またはを押して「オン」を選択し、を押す
	AOSS™、WPSまたはSecureEasySetup™に対応している無線LANアクセスポイントの自動検出を行う検出は2分間継続して行われます。検出時間内に手順13を実施してください。
	無線LAN アクセスポイントのSES、WPS またはAOSS™ボタンを数秒間押す詳しい設定方法は、お使いの無線LANアクセスポイントの取扱説明書をご覧ください。
	「接続しました」と表示されるまで待つ無線LANアクセスポイントとの接続に成功すると、「接続しました」と表示されます。これで本製品を無線LANで使用できます。・「接続エラー」と表示された場合は、対応するモードが実行中の無線LANアクセスポイントを2つ以上検出しています。AOSS™、WPSまたはSecureEasySetup™の無線LANアクセスポイントを1つにして、手順11からやり直してください。・「APが見つかりません」と表示された場合は、本製品は無線LANアクセスポイントに正常に接続されていません。本製品を無線LANアクセスポイントの近くに動かして、手順3からやり直してください。・「接続に失敗しました」と表示された場合は、本製品は無線LANアクセスポイントに正常に接続されていません。手順11からやり直してください。やり直しても同じメッセージが表示される場合は、ネットワーク設定をリセットして「無線LANの初期化」、手順11からやり直してください。・「無線接続中」と表示された後「接続に失敗しました」と表示された場合は、本製品は無線LANアクセスポイントに正常に接続されていません。手順11からやり直してください。
