ドラムユニットの交換
本製品は、ドラムの回転数によってドラムユニットの交換時期が決定され、あらかじめ設定されている回転数に達すると、液晶ディスプレイにドラムユニットの交換を促がすメッセージが表示されます。印刷を続けることもできますが、印刷品質が低下します。
ブラザー製消耗品のリサイクルにご協力をお願いいたします。詳しくは
⇒「リサイクル・廃棄のこと」を参照してください。
ドラムユニット交換のメッセージ
液晶ディスプレイに次のメッセージが表示されたときは、コロナワイヤーが汚れています。
コロナワイヤーを清掃してください。
⇒「コロナワイヤーの清掃」を参照してください。
コロナワイヤーを清掃しても「ドラムエラー」表示が消えない場合は、新しいドラムユニットを購入し、交換してください。
液晶ディスプレイに次のメッセージが表示されたときは、新しいドラムユニットに交換してください。
新しいドラムユニットに交換してください。
ドラムユニットを交換したときは、ドラムユニットのカウンターをリセットしてください。
液晶ディスプレイに次のメッセージが表示されたときは、印刷品質を保証できません。
新しいドラムユニットに交換してください。
ドラムユニットを交換したときは、ドラムユニットのカウンターをリセットしてください。
●ドラムユニットの交換時期に影響する要因は、温度や湿度、用紙の種類、使用するトナーの種類、印刷ジョブごとの印刷枚数などです。理想的な印刷条件下での平均的なドラムユニットの交換周期は約25,000枚です。実際のドラムユニットの印刷可能枚数は、印刷条件によってはこの数字よりも大幅に少ないこともあります。このため、実際の印刷可能枚数を保証することはできません。
●最良の性能を発揮させるために、ブラザー純正ドラムユニットおよびトナーカートリッジを使用してください。本製品は、清潔でちりやほこりが発生せず、適度の換気が行われている環境において使用してください。
●ドラムユニットを交換するタイミングに合わせて、本製品も掃除することをお勧めします。
⇒「定期メンテナンス」を参照してください。
1 ドラムユニットを取り出す
1 フロントカバーリリースボタンを押して、フロントカバーを開く
2 ドラムユニットの緑色の取っ手を持ち、止まる位置まで手前に引き出す

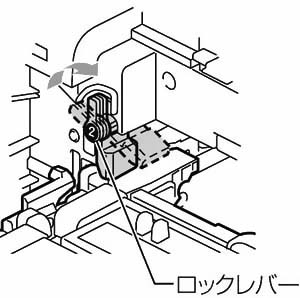

3 本製品左側にある緑色のロックレバーが止まる位置までイラストの矢印の方向に回す
4 ドラムユニットの緑色の取っ手を持って、本製品から取り出す

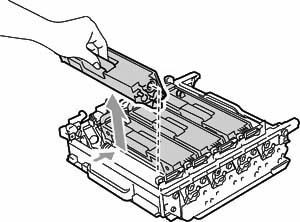

5 すべてのトナーカートリッジをドラムユニットから取り出す
2 交換する

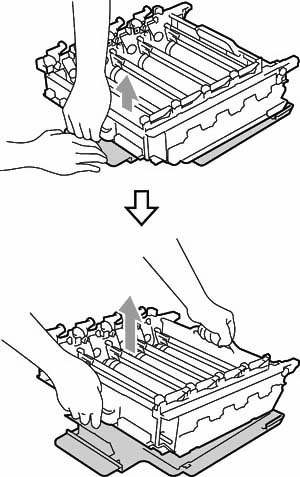

1 新しいドラムユニットを開封し、保護カバーを外す

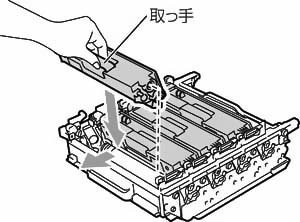

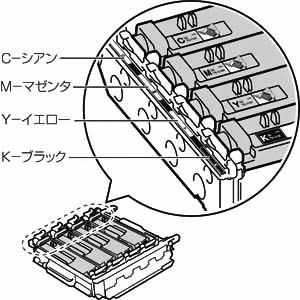

2 トナーカートリッジをドラムユニットの色表示に合わせて、正しい位置に取り付ける
取り付け後、トナーカートリッジの取っ手を手前に倒します。正しく取り付けると、カチッと音がします。
3 残りのトナーカートリッジもドラムユニットに取り付ける
3 元の状態に戻す
1 本製品左側にある緑色のロックレバーがイラストのように上がっていることを確認する
2 ドラムユニットの先端の部分をイラストのように入れる
本製品にドラムユニットを戻すときは、ドラムユニットの取っ手に付いているガイド②を、本製品両端の矢印①に合わせてください。
3 ロックレバーが止まる位置までイラストの矢印の方向に回す
ドラムユニットを奥へ押し込む前にロックレバーを下げてください。
4 ドラムユニットを奥へ押し込む
5 フロントカバーを閉じる
ドラムユニットを交換したときは、ドラムユニットのカウンターをリセットしてください。
1 【メニュー】→【製品情報】→【消耗品リセット】→【ドラム】を選択して、【はい】を押す
2 <停止/終了>を押す
