ドラムユニットを交換する
|

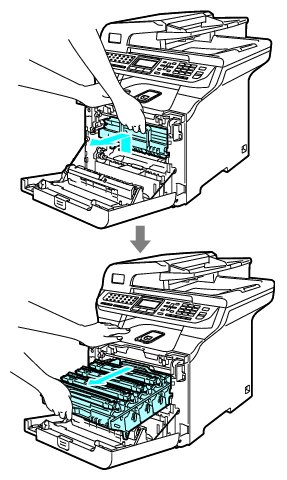

1. フロントカバーリリースボタンを押してフロントカバーを開く
2. ドラムユニットの緑色のハンドルを持ち、上に持ち上げてから手前に引き出す

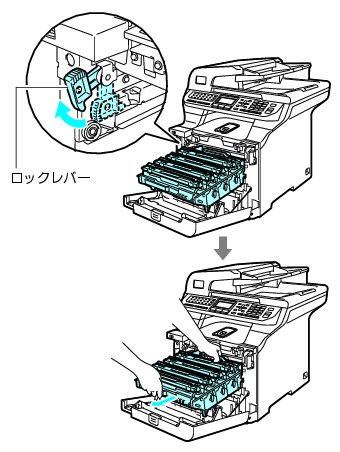

3. ロックレバーを矢印の方向に上げ、ドラムユニットを本製品から取り出す
ドラムユニットを新聞紙など汚れてもよい紙の上に置きます。

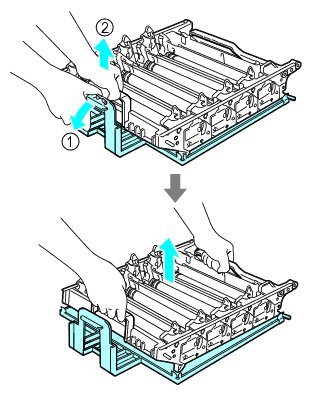

4. トナーカートリッジのハンドルを持ち、矢印の方向に引いて取り外す
すべてのトナーカートリッジを取り外してください。
5. 新しいドラムユニットをカバーから取り外す

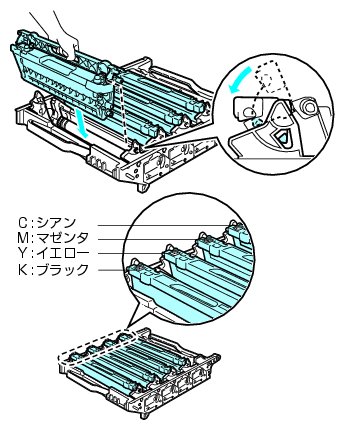

6. 新しいドラムユニットにトナーカートリッジをセットする
トナーカートリッジはドラムユニットの表示に合わせて正しい位置にセットしてください。
7. ロックレバーが上がっていることを確認する

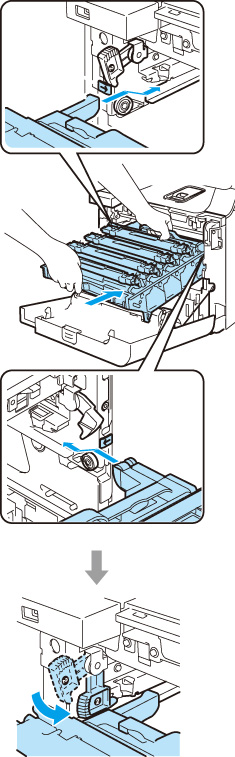

8. ドラムユニットの先端の部分のみを図のように入れ、ロックレバーを下げる
ドラムユニットを奥へ押し込む前にロックレバーを下げます。
9. ドラムユニットを奥へ押し込む
10. フロントカバーを閉じる
