ドラムユニットの清掃
印刷したページに約94mm間隔で規則的な汚れが見つかったときは、ドラムユニットの清掃が必要です。
1 ドラムチェックシートを印刷する
1 ＜＋＞または＜－＞を押す
オフラインに切り替わり、モードメニューが表示されます。
2 「セイヒン ジョウホウ」が表示されていることを確認して、＜OK＞を押す
3 ＜＋＞または＜－＞を押して「ドラム ヨゴレ インサツ」を選択し、＜OK＞を押す
ドラムチェックシートが印刷されます。
2 電源スイッチをOFFにする
3 コード、ケーブルを取り外す
1 すべてのケーブルを取り外す
2 電源コードをコンセントから抜いて、本製品から電源コードを取り外す
本製品の背面と壁側のコンセントを両方とも外してください。
4 ドラムユニットを取り出す
1 フロントカバーリリースボタンを押して、フロントカバーを開く
2 ドラムユニットの緑色の取っ手を持ち、止まる位置まで手前に引き出す

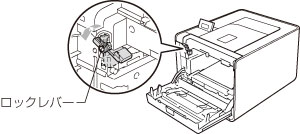

3 本製品左側にある緑色のロックレバーが止まる位置までイラストの矢印の方向に回す
4 ドラムユニットの緑色の取っ手を持って、本製品から取り出す
5 すべてのトナーカートリッジをドラムユニットから取り出す
5 清掃する

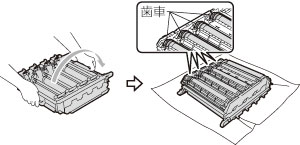

1 ドラムユニットの歯車が緑色の取っ手の左側になるように、取っ手を持ってドラムユニットを裏返す
2 印刷したドラムチェックシートを確認する
該当するドラムと、該当する番号を確認します。

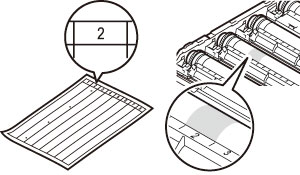

3 ドラムチェックシートの番号と、ドラムユニットの番号を照らし合わせて、感光ドラムの汚れの場所を探す
感光ドラムの汚れの場所を特定します。

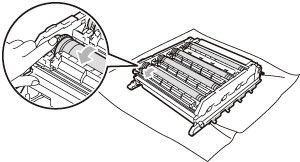

4 ドラムユニットの歯車を手前にゆっくり回しながら、
感光ドラムの汚れの場所を手前にするbr/>感光ドラムの汚れの場所を確定します。
5 感光ドラムの表面に付いた汚れや付着物を綿棒でふき取る
■感光ドラムの表面は指で触れないでください。
■感光ドラムの表面を尖ったものでふかないでください。
■電動器具は使用しないでください。
6 トナーカートリッジをドラムユニットに取り付ける
1 トナーカートリッジをドラムユニットの色表示に合わせて、正しい位置に取り付ける
取り付け後、トナーカートリッジの取っ手を手前に倒す
正しく装着されるとカチッと音が鳴ります。
2 残りのトナーカートリッジもドラムユニットに取り付ける
7 元の状態に戻す
1 本製品左側にある緑色のロックレバーがイラストのように上がっていることを確認する
2 ドラムユニットの先端の部分をイラストのように入れる
本製品にドラムユニットを戻すときは、ドラムユニットの取っ手に付いているガイド②を、本製品両端の矢印①に合わせてください。
3 ロックレバーが止まる位置までイラストの矢印の方向に回す
ドラムユニットを奥へ押し込む前にロックレバーを下げてください。
4 ドラムユニットを奥へ押し込む
5 フロントカバーを閉じる
8 コードやケーブルを元の状態に戻す
1 接続していたケーブルを取り付ける
2 電源スイッチがOFFになっていることを確認し、電源コードを本製品に接続する
3 電源プラグをコンセントに差し込む
9 電源スイッチをONにする
| | |
 | |  |
