廃トナーボックスを交換する

1

本製品の電源スイッチをOFFにし、取っ手(@)を持ってトップカバーを開けます。

トップカバーを止まるところまでしっかりと持ち上げてください。
2

すべてのドラムユニットを取り出します。

・ トナーがこぼれたときのために、ドラムユニットとトナーカートリッジを使い捨ての紙または布の上に置くことをおすすめします。
・ 静電気によって本製品が損傷することを防ぐため、下図に示す電極には手を触れないでください。
・ トナーカートリッジの取り扱いには細心の注意を払ってください。万一、トナーが手や衣服に付着した場合には、すぐにぬれた布でふき取るか、洗い流してください。
・ 印刷品質の劣化を防止するため、イラストの青色の部分には触れないでください。

3

緑色の取っ手を持ってベルトユニットを持ち上げ、ゆっくり取り出します。

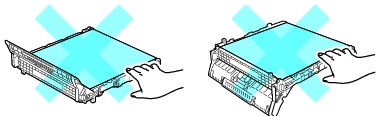

印刷品質の劣化を防止するため、イラストの青色の部分には触れないでください。

4

オレンジ色の梱包材を取りはずします。

梱包材は廃棄してください。
この手順は、はじめて廃トナーボックスを交換するときのみ必要です。オレンジ色の梱包材は工場出荷後の運搬で本製品を保護するために取り付けられています。廃トナーボックスの交換後、再度取り付ける必要はありません。

5

廃トナーボックスの緑色の取っ手を持って、廃トナーボックスを取り出します。

廃トナーボックスの取り扱いには細心の注意を払ってください。
万一、トナーが手や衣服に付着した場合には、すぐにぬれた布でふき取るか、洗い流してください。
・ 廃トナーボックスを廃棄する場合には、各自治体の廃棄物規則に従って処分してください。ご質問がある場合は、お近くの廃棄物処理センターにお問い合わせください。
・ ブラザーでは、環境保護に対する取り組みの一環として消耗品のリサイクルに取り組んでおります。使い終わりましたブラザー製トナーカートリッジ/ドラムユニット/ベルトユニット/廃トナーボックスがございましたら回収にご協力お願い申し上げます。詳しくはホームページ(http://www.brother.co.jp/product/support_info/printer/recycle/index.htm)を参照してください。

6

新しい廃トナーボックスを開封し、本製品に取り付けます。

7

ベルトユニットを本製品に戻します。

8

すべてのドラムユニットを本製品に戻します。

カラーラベルの色に合わせて正しい位置に取り付けてください。
9

トップカバーを閉じて、電源スイッチをONにします。
