ベルトユニットの交換
ベルトユニットは、画像が転写された記録紙を定着ユニットへ送る働きをする部分です。
液晶ディスプレイに「ベルトユニット コウカン」と表示された場合は、新しいベルトユニットと交換してください。

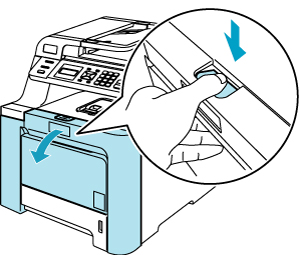

1. フロントカバーリリースボタンを押してフロントカバーを開く

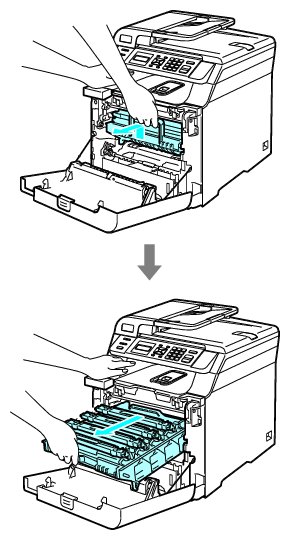

2. ドラムユニットの緑色のハンドルを持ち、上に持ち上げてから手前に引き出す

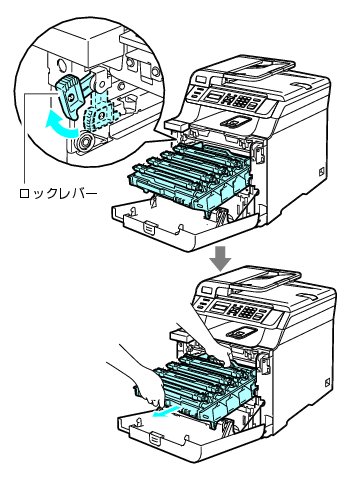

3. ロックレバーを矢印の方向に上げ、ドラムユニットを本製品から取り出す
ドラムユニットを新聞紙など汚れてもよい紙の上に置きます。

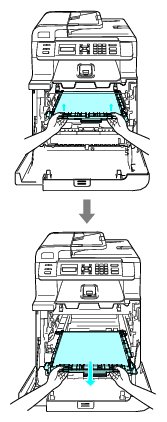

4. ベルトユニットの緑色のつまみを持ち上げてから手前に引き出す

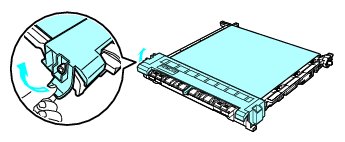

5. 新しいベルトユニットを箱から出し、図の位置のカバーと保護用紙を取り除く

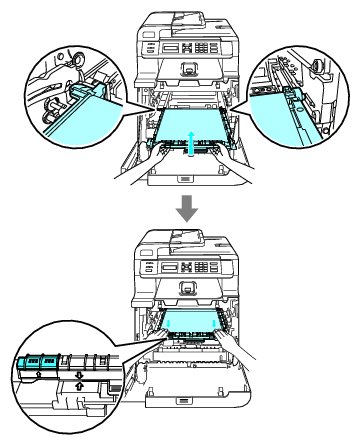

6. 新しいベルトユニットを取り付ける
ベルトユニットの「↓」マークと本製品の「↑」マークの位置を合わせ、両端の緑色の部分を持ちながら下に押してセットします。
7. ロックレバーが上がっていることを確認する

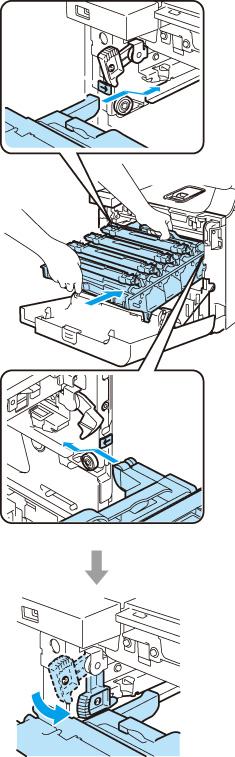

8. ドラムユニットの先端の部分のみを図のように入れ、ロックレバーを下げる
ドラムユニットを奥へ押し込む前にロックレバーを下げます。

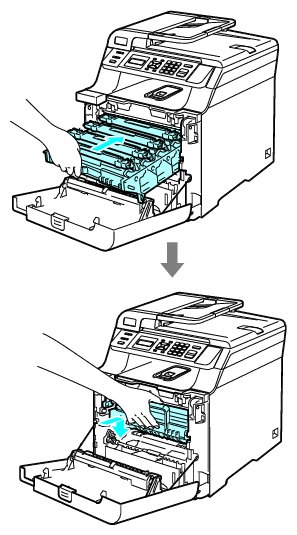

9. ドラムユニットを奥へ押し込む
10. フロントカバーを閉じる
