ドラムユニットを交換する

交換手順を開始する前に「関連情報」をご覧ください:消耗品を交換する

  1. 本製品の電源が入っていることを確認します。
  2. フロントカバーリリースボタンを押してフロントカバーを開きます。
    画像
  3. ドラムユニットの緑色のハンドルを持ちます。ドラムユニットを止まるまで引き出します。
    画像
    重要
    誤ってトナーがこぼれたり飛び散ったりする場合があるため、トナーカートリッジとドラムユニットは、何もない平らな場所に使い捨ての紙を敷き、その上に置くことをお勧めします。
  4. ドラムユニットの緑色のハンドルを持ち、ドラムユニットの前面を持ち上げ、本製品から取り外します。
    画像
    重要

    持ち運ぶときはドラムユニットのハンドルを持ちます。ドラムユニットの側面を持たないでください。

    画像
  5. 新しいドラムユニットを開封します。

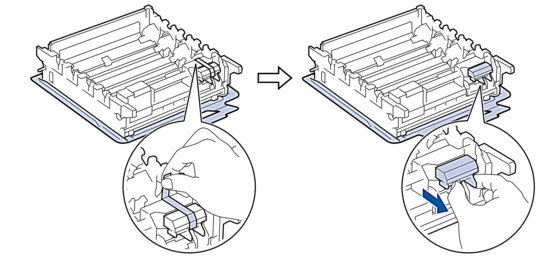

  6. ドラムユニットの背面から青色のテープを剥がし、保護カバーを取り外します。
    画像

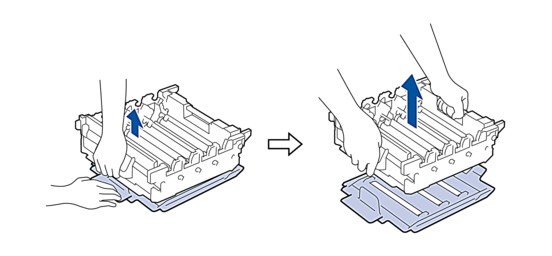

  7. ドラムユニットの下にある保護カバーを取り外します。
    画像
  8. トナーカートリッジのハンドルを持ち、トナーカートリッジをドラムユニットから引き出します。すべてのトナーカートリッジに対してこの手順を繰り返します。
    画像

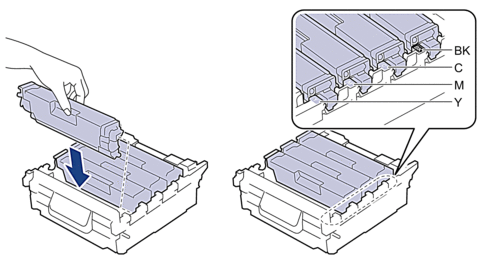

  9. トナーカートリッジを新しいドラムユニットに取り付けます。トナーカートリッジのをドラムユニットの同じのラベルと合わせてください。すべてのトナーカートリッジに対してこの手順を繰り返します。
    画像
    • BK: ブラック
    • C: シアン
    • M: マゼンタ
    • Y: イエロー
    画像
    トナーカートリッジが正しく差し込まれたことを確認しないと、ドラムユニットから外れる場合があります。
  10. ドラムユニットを止まるまでゆっくりと本製品にスライドさせます。
    画像
  11. 緑色のハンドルを使用して、ドラムユニットを所定の位置にロックされるまで押し込みます。
    画像
  12. 本製品のフロントカバーを閉じます。
お願い
  • ドラムは回転や、紙やトナー、その他の排紙で使用される資材との摩擦などにより磨耗します。本製品を設計する際に、ドラムの寿命決定要因の1つであるドラム回転数を決定しました。ドラムが工場の設定した最大回転数(印刷枚数に対応)に達すると、液晶ディスプレーにドラムを交換することを促すメッセージが表示されます。製品は引き続き動作しますが、印字品質が落ちる可能性があります。
  • ドラムユニットを開封したまま直射日光の当たる場所(または人工照明の当たる場所に長期間)置いておくと、ユニットが損傷する可能性があります。
  • 実際のドラム寿命は製品が使用されている環境の温度や湿度、用紙やトナーの種類などさまざまな原因により異なります。理想的な条件下では、平均的なドラム寿命は次のようになります。

    • 1回に1ページ印刷する場合:約30,000ページ(A4またはレターの片面ページ)
    • 1回に3ページ印刷する場合:約50,000ページ(A4またはレターの片面ページ)

    印刷可能枚数は、用紙の種類やサイズなどによって異なります。

    弊社は実際のドラムの寿命を決定するこれらの原因を特定できないため、ドラムにより印刷される最低枚数を保証することはできません。

  • 本製品は十分な換気設備のある、清潔で埃のない環境でのみ使用してください。

    安定した印刷品質と性能を確保するために、ブラザー純正品のご使用をお勧めします。すべての非純正品が品質の問題を引き起こすわけではありませんが、一部の非純正品が印刷品質に悪影響を与えたり、製品の故障の原因になったりする可能性があります。非純正品による故障が証明された場合、保証期間内であっても有償修理となる場合があります。
